ディスク型せん断機と厚板用せん断機の切断原理の違いは何ですか？
ビュー : 27694
著者 : Mr. Jiang
更新時間 : 2022-04-14 15:20:59
ディスクシア（円刃剪断機）と厚箔用シアは、厚みの大きな違いを除けば、原理的に根本的に異なります。名前が示すように、厚箔用シアはより厚い箔（最も厚いものでも箔）を切断するためのもので、アルミニウム箔または銅箔の厚さは約0.02〜0.1 mmです。このタイプの切断は、紙のリワインダーやスリッターでのスリッティング（縦断）に完全に由来しています。その上刃は、中心がわずかに凹んだ皿状のナイフで切断角度を形成し、下刃はより大きな切断角度を持つ凹面円筒状のボトムナイフです。ばねまたは小型エアシリンダーの作用下で、ディスク状の上刃が円筒状のボトムナイフの平面に押し付けられると、剪断ユニットが形成されます。この切断には2つの特徴があります：
1. 上刃と下刃の間に水平方向の隙間はありませんが、横方向の圧力があります。
2. 剪断工程中、板材は何の支持も受けていないため、上刃と下刃による剪断力と剪断モーメントが釣り合わず、ストリップのエッジに損傷を引き起こします。
これら2つの特徴は、 紙のシートには全く影響しません。なぜなら、紙のシート は基本的に剛性を持たないからです。しかし、厚い金属箔には影響があります。したがって、切断厚みが 0.05〜0.1 mmの過渡領域にある一部の企業では、従来の厚箔用シアは徐々にディスクシアに移行しています。厚箔用シアと比較して、ディスクシアは全く異なる方法で動作します。
1. 上刃と下刃の間に水平方向の隙間はありませんが、横方向の圧力があります。
2. 剪断工程中、板材は何の支持も受けていないため、上刃と下刃による剪断力と剪断モーメントが釣り合わず、ストリップのエッジに損傷を引き起こします。
これら2つの特徴は、 紙のシートには全く影響しません。なぜなら、紙のシート は基本的に剛性を持たないからです。しかし、厚い金属箔には影響があります。したがって、切断厚みが 0.05〜0.1 mmの過渡領域にある一部の企業では、従来の厚箔用シアは徐々にディスクシアに移行しています。厚箔用シアと比較して、ディスクシアは全く異なる方法で動作します。
2. シートの上側と下側は基本的にゴム製のストリッパーリングによって支持されており、これにより剪断中に上刃と下刃によって発生する剪断力と剪断モーメントがバランスされ、シートの大きな変形が防止されます。

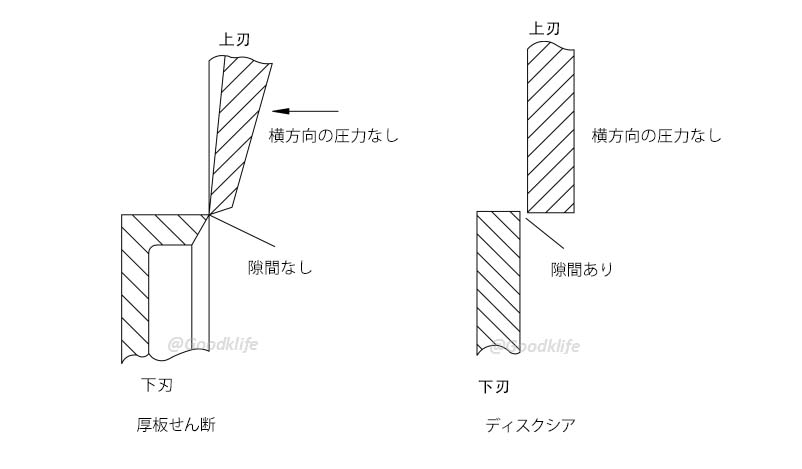

図1 は、2つの切断方法の概略図です。
図 1 厚箔用シアとディスクシアの切断原理における主な違い
