スリッターブレード取り付け後の切断精度を確保するための重要な測定

スリッターが工具のセットを完了した後、設備の精度を確認するだけでは十分ではありません。剪断品質に真に影響を与えるのは、工具が装着された状態での剪断システム全体の動作精度です。したがって、試し切断の前に必要なテストと記録を実施する必要があります。

1. 丸刃の外周の振れ（ラジアル方向）
外周の振れは、上下の刃の実際の重ね代に直接影響します。たわみがあると、回転中に重ね代が変化し、剪断圧力が不安定になります。その結果、バリの制御や断面品質に影響を及ぼします。

2. 丸刃の端面の軸方向の振れ
端面の振れは、上下の刃間の動的な隙間を変化させます。隙間の変動は、局所的な圧迫や過大な隙間を引き起こしやすく、剪断効果に影響を与え、工具の摩耗を早めます。

3. ゴムリングの外周の振れ
ゴムリングの精度は、板材に均一に圧力がかかるかどうかに関係します。外周に偏心があると、材料への圧力バランスが崩れ、操業の安定性とストリップのエッジ品質に影響を及ぼします。

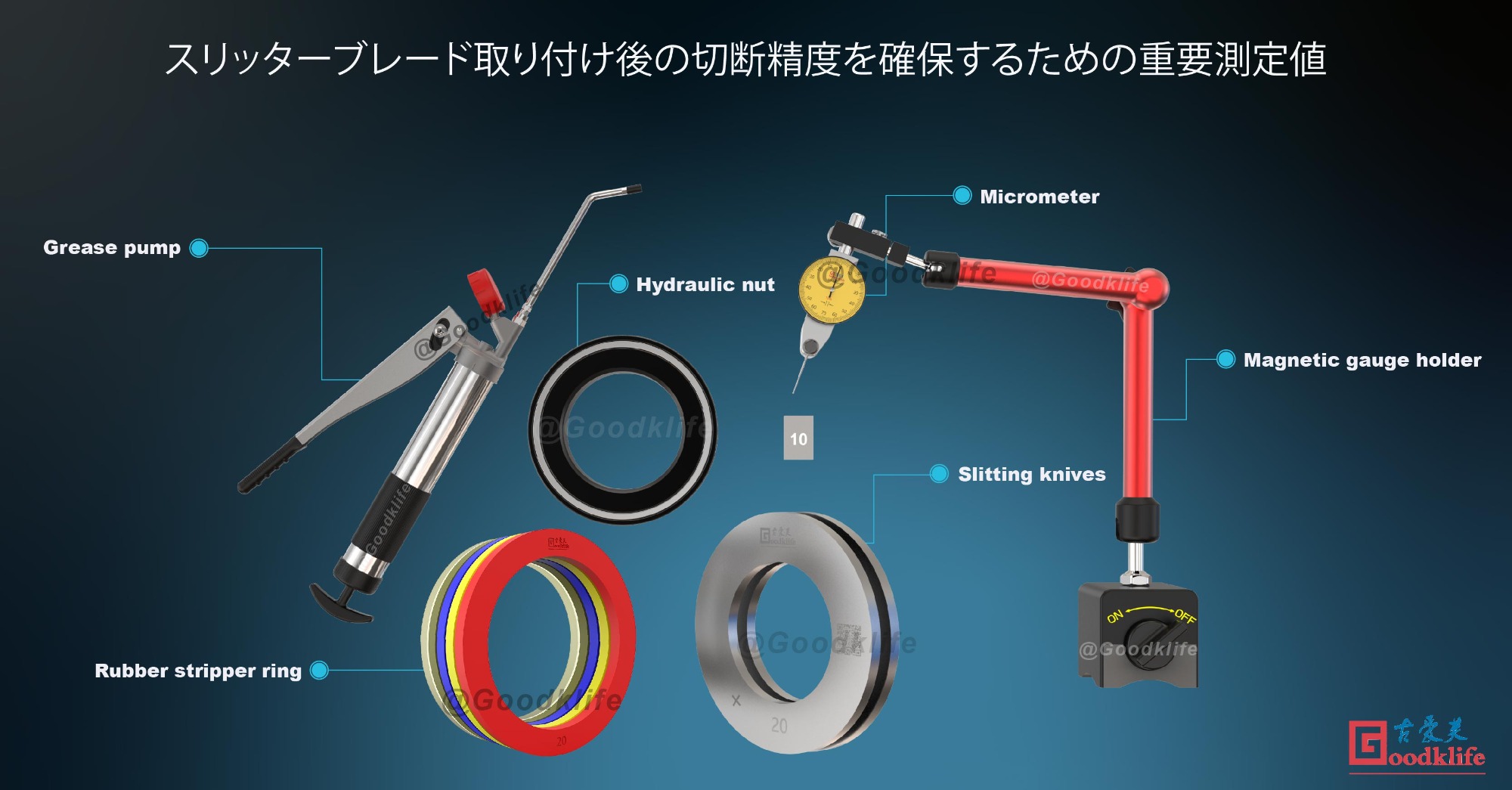

通常、ダイナミック検出には、磁気スタンドとパーセンテージダイヤルゲージまたはサウザンドダイヤルゲージが使用されます。
刃物取り付け前後のデータは記録・保管し、後日の比較分析や問題追跡に役立てる必要があります。
