この製品は、国内外の製品の性能と特徴を組み合わせて開発されたグリース油圧ナットです。使いやすく耐久性に優れ、長期にわたる圧力維持が必要な場合に適しています。例えば：ローラーのロック、ディスクシアーなど。具体的なパラメータについては、当社までお問い合わせください。
| このマニュアルはアレンキーで加圧する油圧ナットに適用されます |
1. 油圧ナットの作動原理
油圧ナットは、ワークピースを装置に固定するデバイスです。従来の機械的なナットロック方式に取って代わるものです。使いやすく、大きな押し付け力を持ち、安全で信頼性があります。高圧オイルの作用下で圧力リングが押し付けられるワークピースに対して押し当てられ、ナット本体とワークピースの間に反対方向の力が生成され、スレッドギャップを排除しながらワークピースを堅固にロックします。

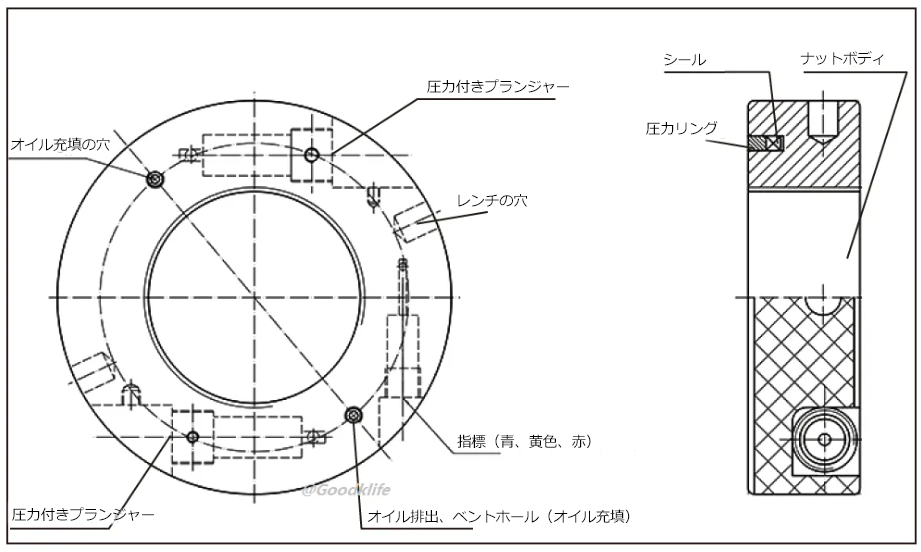

2. 油圧ナットの構成
ナット本体
圧力リング
加圧プランジャ
オイルドレンプラグ
圧力リングシール
加圧プランジャOリング
3. 油圧ナットの操作手順
取付
1. 圧力リングを所定の位置に取り付けます。
2. 取付前に、2つ（または3つ）の加圧プランジャを緩めてください。
3. 油圧ナットをねじ軸にねじ込みます。圧力リングは押し付けられるワークピースの側にあり、圧力リングと押し付けられるワークピースはできるだけしっかりと押し付けられ、圧力リングは完全にシリンダーの底に戻っている必要があります。
4. 2つ（または3つ）の加圧プランジャをそれぞれゆっくりとねじ込みます。インジケータピンの目盛りに注意してください。青い目盛り線が見えたら、圧力がかかっています。インナーヘキサゴナルアレンキーが回しにくくなったとき、加圧プロセスは終了し、取付が完了します。
取付上の注意：
※ 加圧プランジャをねじ込む際、インジケータピンの赤い目盛り線が少し見えたら、それ以上加圧しないでください。シール部品の損傷を避け、油圧ナットが正常に動作しなくなるのを防ぐためです。
※ 油圧ナットの油室にグリースがない場合、加圧プランジャをねじ込んでも圧力リングが押し出されず、油圧ナットは正常に動作しません。
取り外し
油圧ナットを取り外す必要がある時は、アレンキーを使って2つ（または3つ）の加圧プランジャをゆっくり緩めてください。圧力リングと押し付けられたワークピース間の圧力が除去された後、油圧ナットを締めて圧力リングをオイルシリンダーの底に強制的に戻し、最後に油圧ナットをねじ外して取り外し作業を成功裡に完了します。
| 注意事項 ●圧力リングとワークピースの間には平坦な接触が必要です。そうでない場合、高圧下で圧力リングが損傷します。 ●グリースは清潔で不純物がないものでなければなりません。 ●圧力リングの最大可動範囲は2 mmです。これを超えると圧力リングが外れます。 |
