実際の生産において、スリットツールの取り付け精度をさらに向上させるにはどうすればよいでしょうか?
ビュー : 14905
著者 : Yuan Feng
更新時間 : 2021-01-20 11:34:00
スリッティング工具の精度が高ければ高いほど、ストリップの品質は向上します。したがって、製品品質の向上によりよく役立つためには、より高い精度が求められます。ここではいくつかの方法を紹介します：
1. 公差が粗い工具の場合、実際の厚さを測定して組み合わせることができます。切削工具の精度が低いことは既成事実であり、ユーザーはそれを変えることはできませんが、組み合わせを通じて精度を向上させることができます。もちろん、これは多くの手間を引き起こします。選択の余地がない場合を除き、この方法を選ばない方が良いでしょう。
a. まず、デジタル表示マイクロメーター、38個組のブロックゲージ、大理石定盤を含む、いくつかの精密測定工具を準備します。
b. 経験豊富で責任感のある作業員に、すべてのスリッターブレード、ゴムリングコア、およびスペーサーの平行度（少なくとも4点）と厚さを測定させ、測定データを工具の表面に記録します。その後、手動での組み合わせにより誤差を排除し、精度を向上させます。
2. 公差がより良い工具の場合、実際の厚さを測定してグループ分けすることができます。高精度ナイフの厚さ公差は±1μmであり、これは既に非常に高精度です。しかし、専門メーカーではこれらを「+」、「-」、「0」の3つのグループに分ける必要があります。「+」と「-」を組み合わせることで精度が向上します。もし我々の工具が±1μmの精度に達しない場合でも、このグループ分け方法は参考になります。
3. ナイフの内径（ID）が大きいために引き起こされるラジアルランナウト（振れ）の問題を解決する方法。ナイフの内径が大きい場合、ナイフの内径とシャフトの間には大きな隙間が生じます（図1参照）。この隙間は、上下の円形ナイフ間の重なりを不均一にし、雄雌のボンデッドストリッパーリングからのストリップへの圧力を不均一にします。この問題を解決するためには、リグラインディング用シャフトにナイフを特定の方向で意識的に配置することができます。キー溝がある場合はキー溝を優先し、キー溝がない場合はナイフのブランド刻印を優先します。ナイフまたはボンデッドストリッパーリングをリグラインディング用シャフトに置いた後、ナットを軽く締め、ゴムハンマーで外円の片側を軽く叩き、工具の内円面をリグラインディング用シャフトに密着させます。キー溝がある場合は、キー溝の反対側の外円をゴムハンマーで叩きます。その後、再びナットを締めてグラインダーで研削します。このように研削後、我々はスリッティングナイフとボンデッドストリッパーリングに人為的に小さな偏心を作り出します。しかし、この小さな偏心は、元の隙間によって引き起こされる偏心を、ナイフとストリッパーボンデッドリングが同じ方向と順序でシャフトに取り付けられた後に相殺します。
図2は、スリッティング工具のラジアルランナウトがリグラインドによって修復可能であることを示しています。
4. 切削工具の清掃方法：
a. 工具の表面を清掃するのに、汚れたティッシュは絶対に使用しないでください。
b. 工具が十分に清潔でないと感じた場合は、特に汚れ溝を、清潔なガソリンで洗浄することができますが、洗浄後すぐに清潔な防錆油を塗布してください。
c. 除去できない汚染物質や錆び跡については、ポリッシャーを使用して清掃しますが、必ず研磨時間を管理してください。
1. 公差が粗い工具の場合、実際の厚さを測定して組み合わせることができます。切削工具の精度が低いことは既成事実であり、ユーザーはそれを変えることはできませんが、組み合わせを通じて精度を向上させることができます。もちろん、これは多くの手間を引き起こします。選択の余地がない場合を除き、この方法を選ばない方が良いでしょう。
a. まず、デジタル表示マイクロメーター、38個組のブロックゲージ、大理石定盤を含む、いくつかの精密測定工具を準備します。
b. 経験豊富で責任感のある作業員に、すべてのスリッターブレード、ゴムリングコア、およびスペーサーの平行度（少なくとも4点）と厚さを測定させ、測定データを工具の表面に記録します。その後、手動での組み合わせにより誤差を排除し、精度を向上させます。
2. 公差がより良い工具の場合、実際の厚さを測定してグループ分けすることができます。高精度ナイフの厚さ公差は±1μmであり、これは既に非常に高精度です。しかし、専門メーカーではこれらを「+」、「-」、「0」の3つのグループに分ける必要があります。「+」と「-」を組み合わせることで精度が向上します。もし我々の工具が±1μmの精度に達しない場合でも、このグループ分け方法は参考になります。
3. ナイフの内径（ID）が大きいために引き起こされるラジアルランナウト（振れ）の問題を解決する方法。ナイフの内径が大きい場合、ナイフの内径とシャフトの間には大きな隙間が生じます（図1参照）。この隙間は、上下の円形ナイフ間の重なりを不均一にし、雄雌のボンデッドストリッパーリングからのストリップへの圧力を不均一にします。この問題を解決するためには、リグラインディング用シャフトにナイフを特定の方向で意識的に配置することができます。キー溝がある場合はキー溝を優先し、キー溝がない場合はナイフのブランド刻印を優先します。ナイフまたはボンデッドストリッパーリングをリグラインディング用シャフトに置いた後、ナットを軽く締め、ゴムハンマーで外円の片側を軽く叩き、工具の内円面をリグラインディング用シャフトに密着させます。キー溝がある場合は、キー溝の反対側の外円をゴムハンマーで叩きます。その後、再びナットを締めてグラインダーで研削します。このように研削後、我々はスリッティングナイフとボンデッドストリッパーリングに人為的に小さな偏心を作り出します。しかし、この小さな偏心は、元の隙間によって引き起こされる偏心を、ナイフとストリッパーボンデッドリングが同じ方向と順序でシャフトに取り付けられた後に相殺します。
図2は、スリッティング工具のラジアルランナウトがリグラインドによって修復可能であることを示しています。
4. 切削工具の清掃方法：
a. 工具の表面を清掃するのに、汚れたティッシュは絶対に使用しないでください。
b. 工具が十分に清潔でないと感じた場合は、特に汚れ溝を、清潔なガソリンで洗浄することができますが、洗浄後すぐに清潔な防錆油を塗布してください。
c. 除去できない汚染物質や錆び跡については、ポリッシャーを使用して清掃しますが、必ず研磨時間を管理してください。

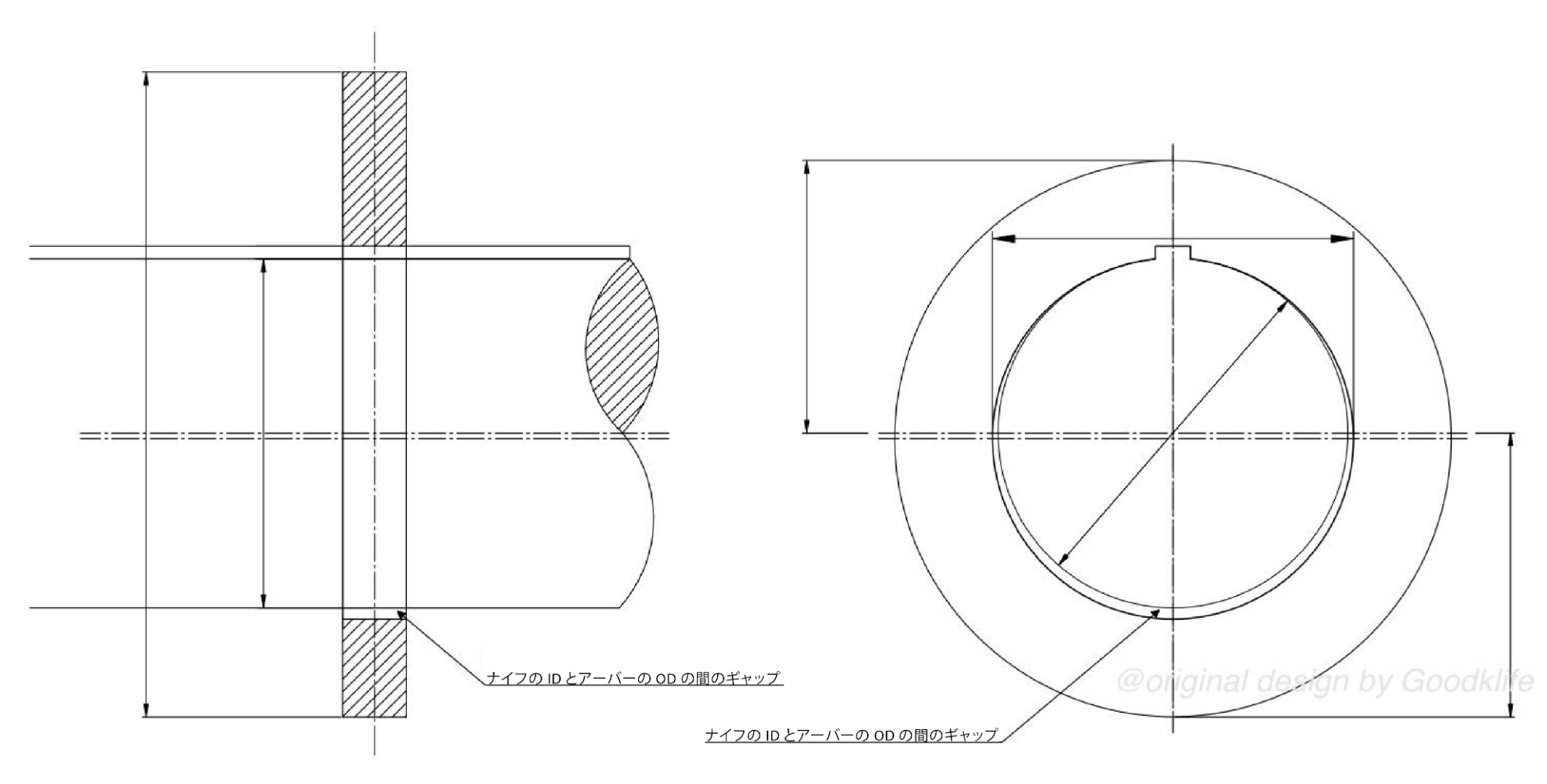

図1 リグラインドによって修復されるべきスリッティング工具のラジアルランナウト

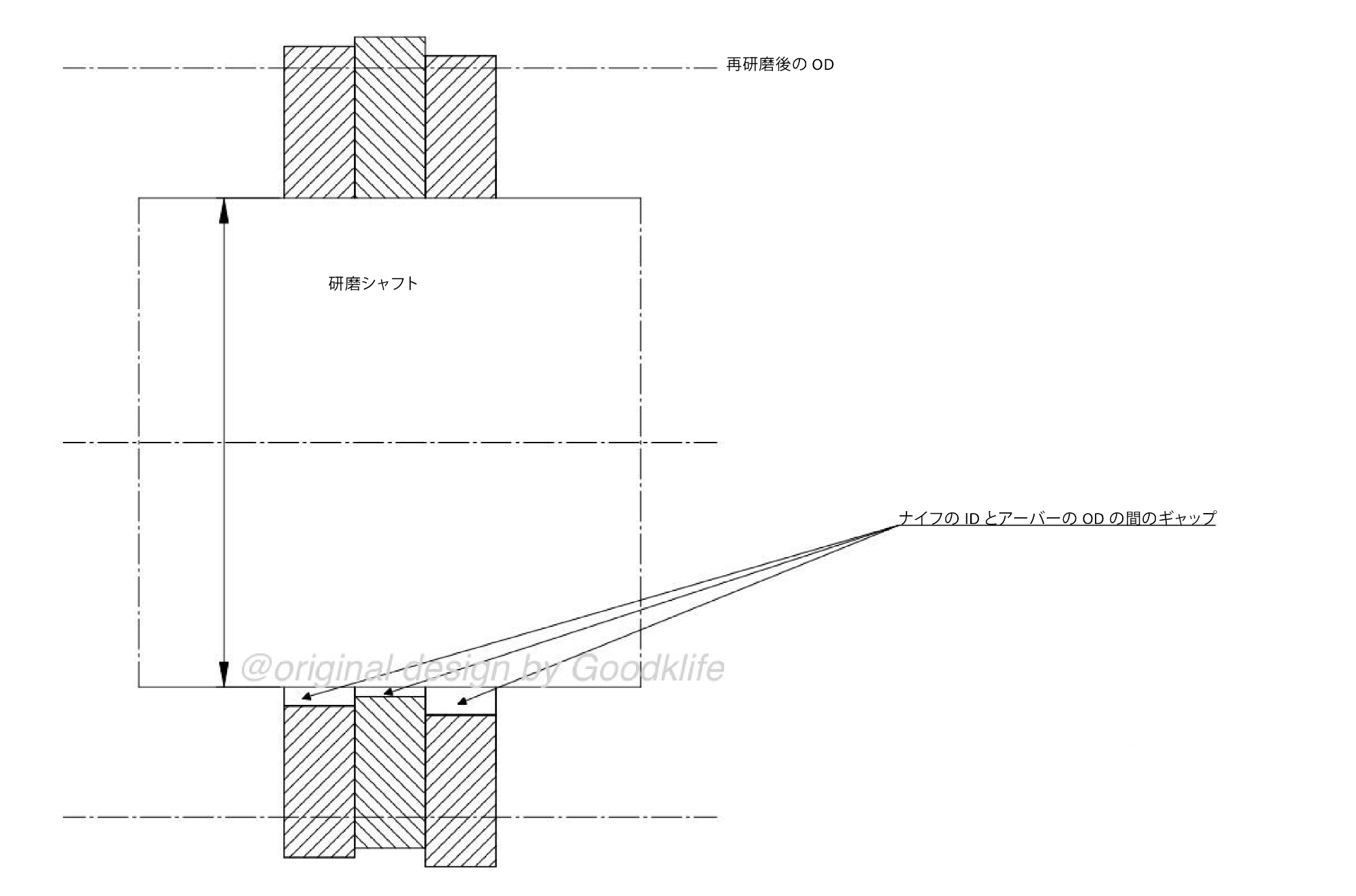

図2 リグラインドによって修復されるべきスリッティング工具のラジアルランナウト
