金属コイルのスリット加工において、上下の刃物の重なり（突き合わせ）部分をどのように選定すればよいでしょうか？ -- GOODKLIFE TECH
ビュー : 24423
著者 : Mr. Jiang
更新時間 : 2023-04-14 19:42:03
前回の記事では、スリット品質における上下ブレードの水平クリアランスの重要性と適切なクリアランスの選択方法について分析しました。水平クリアランスに加えて、上下ブレード間のオーバーラップ（食い込み量）の設定も、金属スリッティングにおける最も重要な課題の一つであり、スリット帯板の品質だけでなく、ブレードの寿命にも影響します。
まず、オーバーラップとは何かを見てみましょう。どの製品を切断するにも「切断点」が必要であり、この「切断点」を満たすために、上下ブレードには一定量のオーバーラップが必要です。図1に示すように、オーバーラップの実際の値は、上ブレードが下ブレードに入り込む距離です。
まず、オーバーラップとは何かを見てみましょう。どの製品を切断するにも「切断点」が必要であり、この「切断点」を満たすために、上下ブレードには一定量のオーバーラップが必要です。図1に示すように、オーバーラップの実際の値は、上ブレードが下ブレードに入り込む距離です。

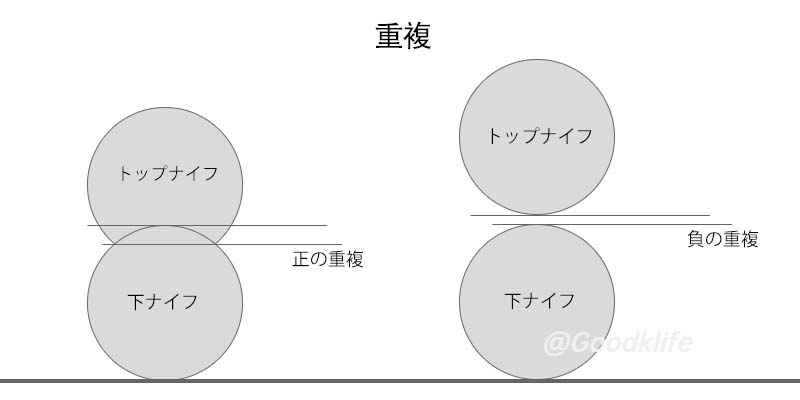

図1 金属スリッティング用上下円形ブレードのオーバーラップ模式図
薄板コイルを切断する場合、せん断を完了するために上下ブレードには一定量のオーバーラップが必要であり、より厚い材料を切断する場合、ブレードのオーバーラップはマイナス（負の値）になることがあります。この場合、上下ブレードは重ならず、一定のギャップを残します。上下ブレードのオーバーラップを計算する正確な公式はなく、すべて経験的に導き出された参考値が与えられています。材料、板厚、工具の品質、スリッティングラインなど、多くの要因がこれに影響します。図2は、一般炭素鋼の板厚とブレードオーバーラップ量の関係を示しています。コイル厚が1.2mm未満の場合、オーバーラップはコイル厚に比例し、板厚が1.2mmを超えると関係は反比例になります。コイル厚が4mm以上になると、上下ブレードはもはやオーバーラップしません。図2は、一般炭素鋼をスリットする場合のオーバーラップとコイル厚の関係曲線にすぎません。他の材料のグラフは異なりますが、一般的な傾向は似ています。
図2 一般炭素鋼の板厚とブレードオーバーラップ量の関係
実際の生産プロセスでは、最も適切なオーバーラップデータ曲線を見つけるために、実際の状況を継続的に探求する必要があります。オーバーラップ量の設定に関する黄金則があり、完全な切断が満たされることを条件として、オーバーラップは小さいほど良いとされています。この最小オーバーラップ量は、いくつかの試し切りによって見つけることができます。ただし、試し切り中の速度は遅いため、本番のスリッティング速度ははるかに速く、試し切り中に得られたデータを完全に使用すると、中央の帯板が完全に切断されない状況が生じます。これを避けるために、本番スリッティング中のオーバーラップは、試し切り中に得られたデータよりもわずかに大きくする必要があります。金属スリッティングに関するさらなる技術的な質問については、お気軽にお問い合わせください。
